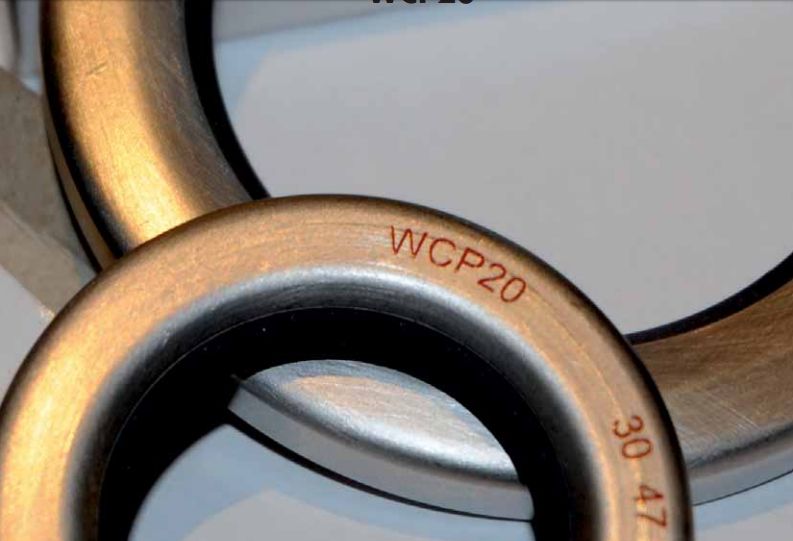

Tengelytömítések WCP20

Radiális tengelytömítés
Kivitel: C fém külső palást + merevítő gyűrű
Profil: 20
Tömítés anyaga: PTFE + szénszál
Elasztomer tárcsa: FKM
Szín: szürke
Fém elemek: rozsdamentes és saválló acél 1.4301 (AISI 304)

Üzemi határértékek
Nyomás: 10 bar-ig (a többi üzemi paramétertől függően)
Hőmérséklet (°C): -90 … +250
Kerületi sebesség (m/s): ≤40

Közegek
Mindenféle olaj, víz, víz-olaj emulzió, forró levegő, széles vegyi ellenállóság sok agresszív közeggel szemben ellenálló

Funkció
A WCP20 nagyon hosszú élettartamú, egyszeres működésű radiális tengelytömítés forgó vagy lengő tengelyekhez. A PTFE tömítőajak előfeszítése jó tömítőhatást biztosít. A PTFE anyag nagyon alacsony súrlódási együtthatója megakadályozza az akadva csúszás jelenségét (stick-slip), csökkenti az indítási ellenállást, így a legjobb választás száraz vagy hiányos kenés esetén. A WCP 20 nagy kerületi sebességekre alkalmas, kis hőt fejleszt, max. 10 bar nyomásig (p x V faktor figyelendő, a termék nyomás és kerületi sebesség határa ≤40 bar m/s) beépíthető.

A megfelelő és biztos elhelyezkedését fém külső palást segíti. A WCP 20 kivitel hígfolyós és gáznemű közegeknél, osztott házaknál korlátozott tömítőképességgel rendelkezik. A külső palást nagy statikus tömítettségének elérése érdekében a ház furatának jobb felületi minőséget biztosító megmunkálása vagy a külső fémes paláston tömítőlakk használata szükséges. A WC külső fémpalástú kivitelhez tartozó kiegészítő értékek:
Ra = 0,8 ... 3,2 µm
Rz = 6,3 … 16 µm
Rmax ≤ 16 µm

A külső fém palástú radiális tengelytömítések és/vagy hígfolyós közegek vagy gázok kombinációja nagyon jó felületi minőséget követel. Ezért a ház furatának sérülésektől és megmunkálási nyomoktól mentesnek (karcolások, rovátkák, lunkerek és ütődések) kell lennie. A jobb statikus tömítettségének elérése érdekében a külső fémes paláston tömítőlakk használható.

Alkalmazási terület
Forgó gépelemek (tengelyek, agyak) tömítésére alkalmas, nagy kerületi sebesség, nagy nyomás és/vagy magas hőmérséklet esetén. A PTFE széles vegyi ellenállósága miatt sokféle közeg tömítése lehetséges. A PTFE jó súrlódási tényezője száraz futás és hiányos kenés esetén is alkalmazhatóvá teszi.
